Wie funktioniert ein Vakuum-Leistungsschalter in modernen Stromverteilungssystemen?

Artikelzusammenfassung

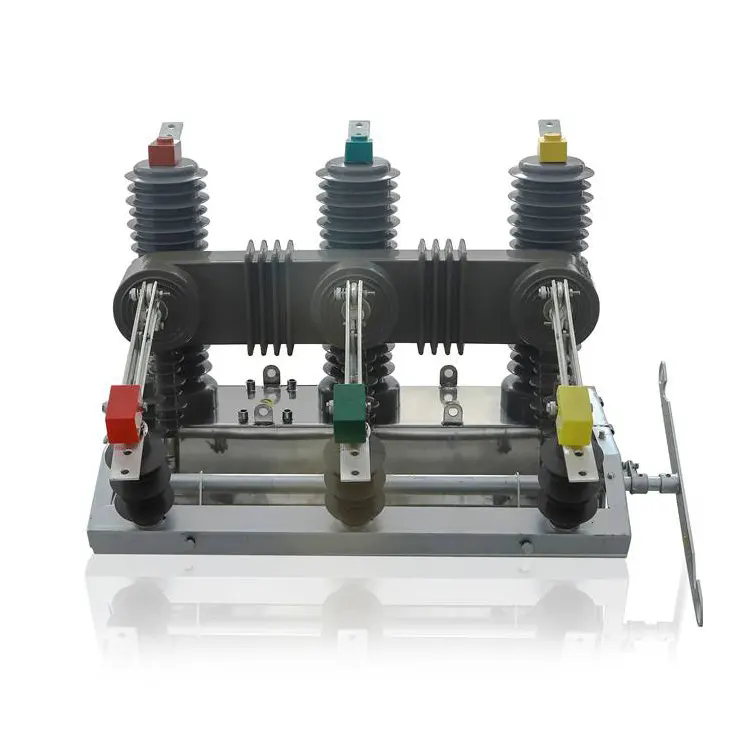

A Vakuum-Leistungsschalter (VCB)ist eines der zuverlässigsten Schaltgeräte für Mittelspannungs-Energieverteilungssysteme. Es schützt elektrische Geräte vor Überlastungen und Kurzschlüssen, indem es den Stromfluss in einer Vakuumumgebung schnell unterbricht. In diesem Artikel werden die Funktionsweise, der Aufbau, die Funktionsprinzipien, die wichtigsten Vorteile, die technischen Parameter und häufige Anwendungsszenarien eines Vakuum-Leistungsschalters erläutert. Es geht auch auf typische Bedenken ein, die Käufer bei der Auswahl eines VCB für Industrie- oder Versorgungsanlagen haben.

Inhaltsverzeichnis

• Einführung in Vakuum-Leistungsschalter
• So funktioniert ein Vakuum-Leistungsschalter
• Hauptkomponenten eines Vakuum-Leistungsschalters
• Wichtige technische Parameter
• Vorteile von Vakuum-Leistungsschaltern
• Allgemeine Anwendungen
• So wählen Sie den richtigen Vakuum-Leistungsschalter aus
• Häufig gestellte Fragen
• Abschluss

Einführung in Vakuum-Leistungsschalter

Elektrische Energiesysteme erfordern zuverlässige Schutzausrüstung, um Sicherheit und Stabilität zu gewährleisten. Wenn ungewöhnliche Bedingungen wie Kurzschlüsse oder Überlastungen auftreten, müssen Schutzvorrichtungen den Strom sofort unterbrechen, um Geräteschäden und Brandgefahr zu verhindern. Unter den verschiedenen Schalttechnologien ist dieVakuum-Leistungsschalter (VCB)hat sich zu einer bevorzugten Lösung für Mittelspannungsnetze im Bereich von 3,6 kV bis 40,5 kV entwickelt.

Ein Vakuum-Leistungsschalter unterbricht den elektrischen Strom mithilfe von Vakuum als Lichtbogenlöschmedium. Im Vergleich zu herkömmlichen Öl-Leistungsschaltern oder Luft-Leistungsschaltern bietet die Vakuumtechnologie eine höhere Zuverlässigkeit, längere Lebensdauer und minimalen Wartungsaufwand. Aufgrund dieser Vorteile werden VCBs häufig in Kraftwerken, Industrieanlagen, Umspannwerken und kommerziellen elektrischen Systemen eingesetzt.

Hersteller wieDAYAhaben fortschrittliche Vakuum-Leistungsschalterlösungen entwickelt, die einen stabilen Betrieb in anspruchsvollen elektrischen Umgebungen unterstützen. Diese Produkte sind für schnelle Schaltleistung, hohe Isolationsfestigkeit und gleichmäßige Lichtbogenlöschung ausgelegt.

So funktioniert ein Vakuum-Leistungsschalter

Das Funktionsprinzip eines Vakuum-Leistungsschalters basiert auf der Unterbrechung eines Lichtbogens in einer versiegelten Vakuumkammer. Das Fehlen von Gasmolekülen ermöglicht ein schnelles Erlöschen des Lichtbogens, wenn der Strom den Nulldurchgang durchläuft.

Der Arbeitsprozess kann durch mehrere Schlüsselschritte erklärt werden:

• Normaler Betrieb– Im Normalbetrieb bleiben die Kontakte des Leistungsschalters geschlossen, sodass Strom durch den Stromkreis fließen kann.
• Fehlererkennung– Wenn ein Fehler wie Überlast oder Kurzschluss auftritt, sendet das Schutzsystem ein Signal an den Leistungsschaltermechanismus.
• Kontakttrennung– Der Betätigungsmechanismus trennt schnell den beweglichen Kontakt vom festen Kontakt im Inneren der Vakuum-Schaltkammer.
• Lichtbogenerzeugung– Beim Trennen der Kontakte entsteht aufgrund des hohen Stromflusses ein Lichtbogen.
• Lichtbogenaussterben– In der Vakuumkammer bildet der Metalldampf der Kontakte einen Plasmabogen, der beim nächsten Stromnullpunkt schnell erlischt.
• Aktuelle Unterbrechung– Sobald der Lichtbogen erloschen ist, sorgt das Vakuum für eine hohe Spannungsfestigkeit und verhindert so ein erneutes Zünden des Lichtbogens.

Da in der Vakuumumgebung ein extrem niedriger Druck herrscht, ist die Lichtbogendauer sehr kurz. Dadurch können Vakuum-Leistungsschalter den Strom effizienter und sicherer unterbrechen als viele herkömmliche Leistungsschaltertypen.

Hauptkomponenten eines Vakuum-Leistungsschalters

Ein typischer Vakuum-Leistungsschalter besteht aus mehreren wesentlichen Komponenten, die zusammenarbeiten, um einen zuverlässigen Schaltkreisschutz zu gewährleisten.

• Vakuumunterbrecher– Die Kernkomponente, die für die Lichtbogenlöschung verantwortlich ist.
• Fester Kontakt– Stationärer elektrischer Kontakt innerhalb des Unterbrechers.
• Beweglicher Kontakt– Verbunden mit dem Antrieb und bewegt sich beim Schalten.
• Betriebsmechanismus– Mechanisches oder federbetriebenes System, das die Kontakte öffnet und schließt.
• Isolierendes Gehäuse– Bietet Isolierung und Strukturschutz.
• Steuerkreis– Sendet Signale für automatischen oder manuellen Betrieb.

Diese Komponenten sind sorgfältig konstruiert, um Haltbarkeit und präzisen Betrieb auch bei wiederholten Schaltzyklen zu gewährleisten.

Wichtige technische Parameter

Bei der Auswahl eines Vakuum-Leistungsschalters bewerten Ingenieure und Einkaufsmanager in der Regel mehrere technische Spezifikationen.

Fortgeschrittene Hersteller mögenDAYAEntwerfen Sie ihre Vakuum-Leistungsschalter so, dass sie internationalen Standards entsprechen und in anspruchsvollen Energieumgebungen eine konstante Leistung liefern.

Vorteile von Vakuum-Leistungsschaltern

Vakuum-Leistungsschalter haben aufgrund ihrer zahlreichen Vorteile nach und nach viele herkömmliche Leistungsschaltertechnologien ersetzt.

• Hohe Zuverlässigkeit– Die Vakuumtechnologie gewährleistet eine stabile Lichtbogenlöschung und eine konstante Schaltleistung.
• Lange Lebensdauer– Der Vakuum-Unterbrecher erfährt im Vergleich zu ölbasierten Unterbrechern einen minimalen Verschleiß.
• Geringer Wartungsaufwand– Es ist kein Ölwechsel oder Gasnachfüllen erforderlich.
• Kompaktes Design– Die geringere Größe ermöglicht eine einfache Integration in Schalttafeln.
• Umweltsicherheit– Vakuumschaltröhren eliminieren Risiken im Zusammenhang mit Öllecks oder Gasemissionen.
• Schnelle Schaltgeschwindigkeit– Schnelle Lichtbogenlöschung verbessert den Systemschutz.

Diese Vorteile machen die VCB-Technologie zu einer idealen Lösung für moderne Stromverteilungsnetze.

Allgemeine Anwendungen

Vakuum-Leistungsschalter werden in verschiedenen Branchen und elektrischen Systemen häufig eingesetzt.

• Mittelspannungs-Stromverteilungsnetze
• Industrielle Produktionsanlagen
• Anlagen zur Stromerzeugung
• Umspannwerke und Umspannwerke
• Bergbau und Schwerindustrie
• Gewerbebauten und Infrastruktur

In diesen Umgebungen ist ein zuverlässiger Schaltkreisschutz von entscheidender Bedeutung, um eine stabile Stromversorgung aufrechtzuerhalten und kostspielige Ausfallzeiten zu verhindern.

So wählen Sie den richtigen Vakuum-Leistungsschalter aus

Bei der Auswahl des richtigen Vakuum-Leistungsschalters müssen mehrere Faktoren im Zusammenhang mit den Systemanforderungen und Betriebsbedingungen bewertet werden.

• Nennspannung– Stellen Sie sicher, dass der Leistungsschalter mit der Systemspannung übereinstimmt.
• Kurzschlussfähigkeit– Wählen Sie einen Leistungsschalter, der den maximal erwarteten Fehlerstrom bewältigen kann.
• Installationstyp– Installationsumgebungen im Innen- oder Außenbereich erfordern möglicherweise unterschiedliche Designs.
• Betriebsfrequenz– Systeme mit häufigem Schalten erfordern möglicherweise Leistungsschalter mit höherer mechanischer Lebensdauer.
• Herstellerzuverlässigkeit– Die Wahl eines erfahrenen Lieferanten gewährleistet Produktqualität und technischen Support.

Professionelle Hersteller wie z.BDAYAbieten eine Reihe von Vakuum-Leistungsschaltermodellen an, die für unterschiedliche Industrie- und Versorgungsanforderungen ausgelegt sind.

Häufig gestellte Fragen

F1: Welcher Spannungsbereich ist für Vakuum-Leistungsschalter geeignet?

Vakuum-Leistungsschalter sind hauptsächlich für Mittelspannungsanwendungen konzipiert, typischerweise im Bereich von 3,6 kV bis 40,5 kV. Sie werden üblicherweise in Verteilungssystemen, Umspannwerken und industriellen Stromnetzen installiert.

F2: Warum wird Vakuum als Lichtbogenlöschmedium verwendet?

Vakuum hat eine extrem hohe Spannungsfestigkeit und sehr wenige Gasmoleküle. Diese Umgebung ermöglicht ein schnelles Erlöschen des Lichtbogens, wenn der Strom den Nulldurchgang durchläuft, was den Unterbrechungsprozess effizient und zuverlässig macht.

F3: Wie lange hält ein Vakuum-Leistungsschalter?

Ein gut konzipierter Vakuum-Leistungsschalter kann eine mechanische Lebensdauer von bis zu 30.000 Schaltspielen oder mehr erreichen. Die tatsächliche Lebensdauer hängt von der Schalthäufigkeit, den Lastbedingungen und den Wartungspraktiken ab.

F4: Sind Vakuum-Leistungsschalter umweltfreundlich?

Ja. Vakuum-Leistungsschalter verwenden kein Öl oder SF6-Gas als Lichtbogenlöschmedium, was Umweltrisiken reduziert und die Wartung vereinfacht.

Abschluss

Vakuum-Leistungsschalter spielen eine entscheidende Rolle beim Schutz moderner elektrischer Systeme. Ihre Fähigkeit zur schnellen Lichtbogenlöschung, die lange Lebensdauer und der minimale Wartungsaufwand machen sie zu einer effizienten Lösung für die Mittelspannungsstromverteilung. Da die Industrie weiterhin eine zuverlässige und sichere Energieinfrastruktur verlangt, nimmt die Einführung der Vakuumschalttechnologie weltweit weiter zu.

Mit umfassender Fertigungserfahrung und fortschrittlichen technischen Fähigkeiten,DAYAbietet hochwertige Vakuum-Leistungsschalterlösungen, die auf stabile Leistung und langfristige Zuverlässigkeit ausgelegt sind. Wenn Sie auf der Suche nach zuverlässigen Schaltkreisschutzgeräten für Industrie- oder Versorgungsanwendungen sind, kann der richtige Lieferant einen erheblichen Unterschied machen.

Für Produktdetails, technische Spezifikationen oder maßgeschneiderte Lösungen,Kontaktieren Sie unsHeute. Das professionelle Team von DAYA hilft Ihnen gerne dabei, den am besten geeigneten Vakuum-Leistungsschalter für Ihr Stromverteilungsprojekt zu finden.
