Diese Frage taucht in fast jedem Kabelspezifikationstreffen auf. Die kurze Antwort: Es gibt keine einheitliche globale Definition. Verschiedene Normungsgremien ziehen die Grenze an unterschiedlichen Stellen, und diese Unklarheit kann bei der Projektabwicklung echte Kopfschmerzen verursachen.

Drei Standards, drei unterschiedliche Antworten

Der praktische Konsens: Unter 2.000 V liegt Niederspannung, über 35 kV Hochspannung und alles dazwischen Mittelspannung. Die Grauzone liegt zwischen 1 kV und 2 kV, wobei die Klassifizierung ganz davon abhängt, welche Norm für Ihr Projekt gilt.

Die wahre Antwort: Es hängt davon ab, wo sich Ihr Projekt befindet

Für Ingenieure und Beschaffungsteams ist die akademische Debatte weniger wichtig als zu wissen, welcher Standard für Ihre spezifische Installation gilt.

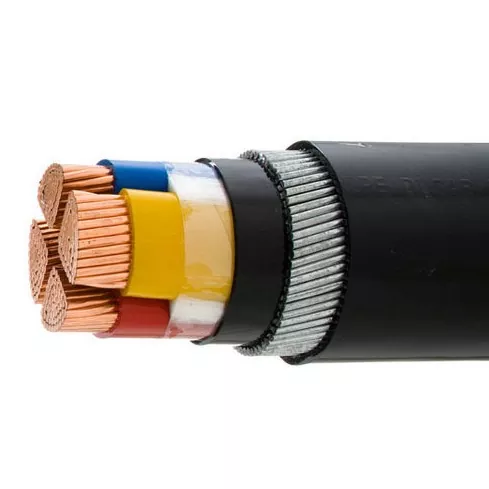

US-Projekte (IEEE/NEC-Framework): Mittelspannungskabelbeginnt bei 2.000 V. Die gängigsten Kabelnennwerte sind 5 kV, 8 kV, 15 kV, 25 kV und 35 kV. Beachten Sie bei Kernkraftwerken, dass IEEE 1186-2025 die Mittelspannungsobergrenze jetzt auf 46 kV erweitert.

Internationale Projekte (IEC-Rahmen): Mittelspannung beginnt typischerweise bei 1 kV. Zu den Standardnennwerten gehören 3,3 kV, 6,6 kV, 11 kV, 22 kV und 33 kV. Beispielsweise deckt der australische Standard AS/NZS 1429.1 Kabel im Bereich von 1,9/3,3 kV bis hin zu 19/33 kV ab.

Solar- und erneuerbare Energieprojekte: Die Systemspannungen liegen typischerweise zwischen 1 kV und 35 kV. Die beiden gebräuchlichsten Werte sind 15 kV (entsprechend 12,47 kV oder 13,8 kV Netzverbindung) und 35 kV (entsprechend 34,5 kV).

Drei kritische Parameter, die Sie überprüfen müssen

Die Nennspannungen von Kabeln werden normalerweise mit Uo/U angegeben, zum Beispiel 6,35/11 kV. Hier ist, was jede Zahl bedeutet:

Achten Sie nicht nur auf die „Spannungsklasse“ des Kabels und gehen Sie davon aus, dass es passt. Passen Sie Uo an die Phase-Erde-Spannung Ihres Systems und U an die Phase-Phase-Spannung Ihres Systems an. Ein Fehler ist eine der häufigsten Ursachen für einen vorzeitigen Kabelausfall.

Abgeschirmt vs. ungeschirmt: Wann ist es obligatorisch?

Eine weitere Frage, die direkt folgt: Bei welcher Spannung benötige ich ein abgeschirmtes Kabel?

Für alle Kabel, die über 5 kV betrieben werden, ist die Abschirmung nicht optional. Die metallische Abschirmung gleicht elektrische Feldbelastungen aus, leitet Fehlerströme und schützt vor elektromagnetischen Störungen. IEEE 1816-2024 widmet einen ganzen Standard dem ordnungsgemäßen Abschluss und Spleißen von abgeschirmten Kabeln von 2,5 kV bis 46 kV und betont, dass die Verarbeitung der Anschlüsse oft wichtiger ist als das Kabel selbst.

Eine schnelle Entscheidungshilfe

Das Fazit

Mittelspannungskabelbeginnt irgendwo zwischen 1 kV und 2,5 kV, je nachdem, welchem ​​Standard Ihr Projekt folgt. Für US-Projekte lautet die praktische Lösung 2.000 V. Bei IEC-gesteuerten Projekten beträgt sie 1 kV.

Wichtiger als der Schwellenwert ist Folgendes: Verstehen Sie die tatsächlichen Uo/U-Werte Ihres Systems, bestätigen Sie die Abschirmungsanforderungen und achten Sie auf die Verarbeitung der Anschlüsse ebenso wie auf die Kabelspezifikation. Das teuerste Kabel der Welt wird vorzeitig ausfallen, wenn die Verbindung schlecht ist.
