Trockentransformator: Was sollten Sie wissen, bevor Sie sich für einen entscheiden?

1. Was ist ein Trockentransformator?

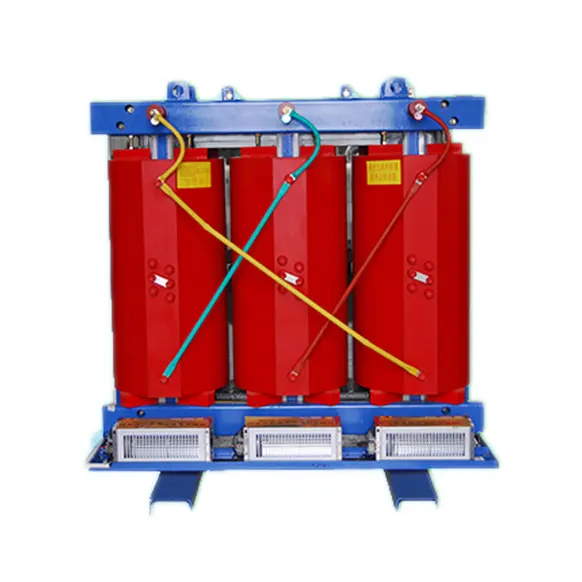

A Trockentransformator ist ein statisches elektrisches Gerät, das Energie durch elektromagnetische Induktion überträgt, ohne Flüssigkeit (Öl) zur Isolierung oder Kühlung zu verwenden. Stattdessen sind Kern und Wicklungen in feste Isoliermaterialien wie Epoxid- oder Polyesterharz eingekapselt und die Wärme wird durch natürliche oder erzwungene Luftzirkulation abgeführt.

Dieses Design eliminiert das Risiko von Öllecks und Bränden vollständig und macht Trockentransformatoren zur bevorzugten Wahl für Inneninstallationen, dicht besiedelte Gebäude und umweltsensible Bereiche.

2. Hauptvorteile und typische Anwendungen

Häufige Anwendungen:

Krankenhäuser, Rechenzentren, Hochhäuser
Industrieanlagen (Chemie, Textil, Bergbau)
Erneuerbare Energiesysteme (Onshore-Wind, Solar)
Marine- und Offshore-Plattformen (mit geeigneten Gehäusen)
Zu beachtende Einschränkungen:
Höhere Anschaffungskosten als ölgefüllte Transformatoren
Geringere Wärmeableitungseffizienz – im Allgemeinen auf Nennwerte unter ~2.000 kVA in Standardausführungen beschränkt
Teilweise etwas höheres hörbares Geräusch

3. Zwei Haupttypen: VPI vs. Cast Coil

Auswahltipp: Wenn an Ihrem Standort hohe Luftfeuchtigkeit, korrosive Gase oder häufige Abwaschungen herrschen, entscheiden Sie sich für eine Gussspule. Für saubere, trockene Innenräume bietet VPI das beste Preis-Leistungs-Verhältnis.

4. Schlüsselauswahlparameter

Machen Sie sich mit diesen vertraut, bevor Sie einen Transformator spezifizieren.

5. Grundlagen der Installation und Inbetriebnahme

Ein guter Transformator kann bei unsachgemäßer Installation vorzeitig ausfallen. Befolgen Sie diese kritischen Punkte.

Standort und Freigabe

• Installieren Sie es an einem trockenen, gut belüfteten Ort – frei von korrosiven Gasen, Tropfwasser und Überschwemmungsgefahr.

• Halten Sie einen Freiraum von mindestens 12–18 Zoll (30–45 cm) rund um das Gehäuse ein, um die Luftzirkulation zu gewährleisten.

Fundament & Montage

• Stellen Sie es auf eine ebene, vibrationsfeste Unterlage, die das volle Gewicht tragen kann.

• Verwenden Sie Antivibrationspads, wenn Bodenresonanzen möglich sind.

Elektrische Anschlüsse – Do’s

• Verwenden Sie flexible Kupfer-/Alu-Verbindungen zu den Anschlüssen – dies verhindert, dass mechanische Belastungen auf die Buchsen wirken.

• Ziehen Sie alle Schraubverbindungen mit den im Handbuch angegebenen Drehmomentwerten an. Zu starkes Anziehen kann das Gewinde beschädigen; Zu geringes Anziehen führt zu heißen Stellen.

• Erdung: Verbinden Sie sowohl das Gehäuse als auch den Neutralpunkt fest mit dem Erdungsnetz der Station.

Prüfungen vor der Inbetriebnahme

Isolationswiderstandstest: Verwenden Sie ein Megaohmmeter (500-V- oder 1000-V-Skala). Akzeptabler Mindestwert: 2 MΩ pro kV Nennspannung. Wenn der Wert niedriger ist, trocknen Sie die Wicklungen vor dem Einschalten.
Stellen Sie sicher, dass alle internen Anschlüsse mit dem Diagramm auf dem Typenschild übereinstimmen.
Testen Sie den Lüfterbetrieb und die Thermostat-/Thermistoralarme, bevor Sie den Betrieb in Betrieb nehmen.

6. Täglicher Betrieb und Wartung – die eigentliche Arbeit

Denken Sie daran: Geringer Wartungsaufwand bedeutet nicht, dass kein Wartungsaufwand erforderlich ist. Mit ein wenig Pflege können Sie eine Lebensdauer von 20 bis 30 Jahren erreichen.

Reinigung – die oberste Priorität

Staubansammlung ist der größte Feind von Trockentransformatoren. Es fängt Wärme ein, fördert die Teilentladung und verringert die Spannungsfestigkeit.

Mindestens einmal im Jahr reinigen – in staubigen oder industriellen Bereichen häufiger.
Verwenden Sie einen Staubsauger mit einer nichtmetallischen Düse oder trockene Druckluft mit < 25 psi (170 kPa) – verwenden Sie niemals hohen Druck, da dies die Isolierung beschädigen oder Staub in die Tiefe drücken kann.

Visuelle und mechanische Inspektionen (alle 6–12 Monate)

Isolationsüberwachung

• Notieren Sie die Isolationswiderstandswerte jedes Jahr (oder nach größeren Arbeiten).

• Vergleichen Sie mit früheren Messwerten – ein anhaltender Abwärtstrend ist ein Warnsignal, auch wenn der absolute Wert immer noch über dem Minimum liegt.

7. Häufige Fehler und praktische Abhilfemaßnahmen

8. Kurzübersicht – Auswahl-Checkliste

1. ☐ Lastberechnung + 20-25 % Marge

2. ☐ Nennspannung passt zum System

3. ☐ Isolationsklasse – F oder H, je nach Umgebung

4. ☐ Typ – VPI (sauberer Innenbereich) vs. Cast Coil (rau)

5. ☐ IP-Schutzart – IP20 (innen) / IP23+ (außen/nass)

6. ☐ Kühlung – natürlich oder ventilatorunterstützt

7. ☐ Abstand, Belüftung und Bodenbelastung überprüft

8. ☐ Erdungs- und Drehmomentwerte dokumentiert

A Trockentransformatorist eine Investition in Sicherheit, Zuverlässigkeit und Umweltkonformität. Sein Erfolg in der Praxis hängt weniger vom Typenschild als vielmehr von drei praktischen Entscheidungen ab:

• Wählen Sie mit realistischen Margen und Umweltschutz.

• Sorgfältig installieren – gute Verbindungen und gute Luft.

• Halten Sie es mit regelmäßiger Reinigung und trendbasierter Überwachung aufrecht.

Wenn Sie diese drei Dinge gut befolgen, wird Ihr Trockentransformator jahrzehntelang störungsfrei funktionieren.
