Dazu gehören 3-adrige SWA-Stahldrahtarmierungskabel für Niederspannung und Mittelspannung sowie alle Größen dieser weit verbreiteten armierten Stromkabel mit Nennströmen von bis zu 33 kV. Bei einadrigen Kabeln wird eine Aluminiumdrahtarmierung (AWA) verwendet, um induzierten Strom in der Armierung zu verhindern. Armierte Stromkabel sind je nach Bedarf sowohl mit Kupfer- als auch mit Aluminiumleitern erhältlich.
Die Panzerung bietet zusätzlichen Schutz dort, wo mechanische Beanspruchung das Kabel beschädigen kann, beispielsweise bei direkter Verlegung im Freien oder unter der Erde. Durch die Armierung hält das Kabel auch höheren Zugbelastungen stand. Es ist jedoch zu beachten, dass die Panzerung keinen Schutz vor klimatischen Bedingungen bietet.
Gepanzerte Kabel werden oft als gepanzerte Stahldrahtkabel, SWA-Kabel, Netzstromkabel, einadriges Stromkabel und mehradriges gepanzertes Booklet-Kabel bezeichnet.

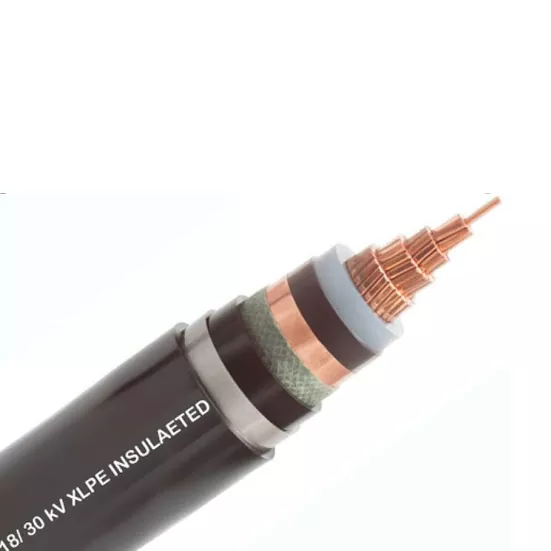

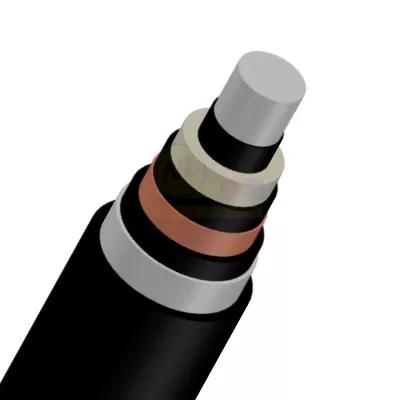

Verseilter kreisförmiger verdichteter Kupfer- oder Aluminiumleiter mit einer halbleitenden Schicht als Leiterschirm, XLPE-Isolierung und einer halbleitenden Schicht als nichtmetallischer Isolierschirm, Kupferband oder -draht als metallischer Isolierschirm. PVC-ummantelt. Erfüllt IEC 60502.
Diese Kabel eignen sich zur direkten Erdverlegung oder zur Verlegung auf Wannen oder in Kanälen.
Größe (AWG oder KCM): 636,0
Verseilung (AL/STL): 26/7
Durchmesser Zoll: Aluminium: 0,1564
Durchmesser Zoll: Stahl: 0,1216
Durchmesser Zoll: Stahlkern: 0,3648
Durchmesser Zoll: Kabel-Außendurchmesser: 0,990
Gewicht lb/1000FT: Aluminium: 499.
Gewicht lb/1000FT: Stahl: 276,2
Gewicht lb/1000FT: Gesamt: 874,1
Gehalt %: Aluminium: 68,53
Inhalt %: Stahl: 31,47
Bruchfestigkeit (lbs.): 25.200
Ohms/1000 Fuß: Gleichstrom bei 20 °C: 0,0267
OHMS/1000 Fuß: Wechselstrom bei 75 °C: 0,033
Strombelastbarkeit: 789 Ampere
--100 m/Spule mit Schrumpffolie, 6 Spulen pro Umkarton.
--100m/Spule, Spule kann aus Papier, Kunststoff oder ABS sein, dann 3-4 Spulen pro Karton,
--200 m oder 250 m pro Trommel, zwei Trommeln pro Karton,
--305 m/Holztrommel, eine Trommel pro Umkarton oder Palettenladung,
--500 m/Holztrommel, eine Trommel pro Umkarton oder Palettenladung,
--1000 m oder 3000 m Holztrommel, dann Palettenverladung.
*Auf Kundenwunsch können wir auch maßgeschneiderte OEM-Verpackungen anbieten.
Hafen: Tianjin oder andere Häfen gemäß Ihren Anforderungen.
Seefracht: FOB/C&F/CIF-Angebote sind alle verfügbar.
*Für einige Länder wie Afrika und den Nahen Osten ist unser Seefrachtangebot viel günstiger, als Kunden es von einer örtlichen Spedition erhalten.
Dirigent |
Induktivität |
Strom - Belastbarkeit bei 30° C * |
Kurzer Strom Schaltung bei 1 Sek |
||||||||
Nom. Kreuzen Sekte. (mm²) |
Gleichstrom Widerstand bei 20°C Max. (â¦/km) |
Wechselstrom Widerstand bei 90°C Max. (â¦/km) |
Klee Formation (mH/km) |
Wohnung Formation (mH/km) |
|
|
|||||
in der Luft Max. (A) |
im Boden Max. (A) |
in der Luft Max. (A) |
im Boden Max. (A) |
Dirigent Max. (kA) |
Bildschirm Max. (kA) |
||||||
25 |
1.20 |
1.539 |
0.442 |
0.488 |
126 |
118 |
129 |
121 |
2.35 |
1.14 |
|
35 |
0.868 |
1.113 |
0.416 |
0.463 |
154 |
142 |
158 |
145 |
3.29 |
1.14 |
|
50 |
0.641 |
0.822 |
0.399 |
0.445 |
184 |
167 |
188 |
171 |
4.70 |
1.14 |
|
70 |
0.443 |
0.568 |
0.374 |
0.421 |
230 |
205 |
236 |
210 |
6.58 |
1.14 |
|
95 |
0.320 |
0.411 |
0.357 |
0.403 |
280 |
245 |
287 |
251 |
8.93 |
1.14 |
|
120 |
0.253 |
0.325 |
0.346 |
0.392 |
324 |
279 |
332 |
285 |
11.28 |
1.14 |
|
150 |
0.206 |
0.265 |
0.335 |
0.381 |
366 |
312 |
376 |
319 |
14.10 |
1.14 |
|
185 |
0.164 |
0.211 |
0.325 |
0.371 |
423 |
353 |
433 |
361 |
17.39 |
1.14 |
|
240 |
0.125 |
0.161 |
0.317 |
0.363 |
499 |
409 |
511 |
418 |
22.56 |
1.14 |
|
300 |
0.100 |
0.130 |
0.311 |
0.357 |
573 |
461 |
587 |
470 |
28.20 |
1.14 |
|
400 |
0.0778 |
0.102 |
0.300 |
0.346 |
674 |
528 |
689 |
539 |
37.60 |
1.14 |
|
500 |
0.0605 |
0.080 |
0.296 |
0.342 |
780 |
601 |
797 |
611 |
47.00 |
1.14 |
|
630 |
0.0469 |
0.064 |
0.285 |
0.331 |
916 |
685 |
934 |
696 |
59.22 |
1.14 |
Wir bieten technischen Support und komplette Stromverteilungslösungen, die auf Ihre Bedürfnisse zugeschnitten sind. Sollten sich die von Ihnen bereitgestellten Konstruktionszeichnungen als undurchführbar erweisen, optimieren wir den Plan und passen ihn an die Abmessungen des Schranks, den Standort der Geräte usw. an. Wir optimieren auch die Konfiguration der Produkte, damit sie Ihren Anforderungen entsprechen.
Sollte ein Problem auftreten, leisten wir zunächst telefonisch oder per E-Mail Support. Bei Bedarf führen wir ein Remote-Debug durch. Darüber hinaus sind unsere Produkte mit einem Fehlerbehebungshandbuch ausgestattet, das als Referenz dient, wenn Sie versuchen, den Fehler selbst zu finden und Probleme zu lösen. Die meisten Probleme können mit den oben genannten Methoden gelöst werden. Wir werden etwa jedes Jahr bei Ihnen vorbeischauen, um detaillierte Informationen über Ihre Ausrüstung zu erhalten und so ein besseres Verständnis des Innenlebens zu erhalten.
1. Wir werden das Problem schnell lösen, nachdem wir den Problembericht oder die Reparaturanfrage erhalten haben.
2. Anschließend erläutern wir die Fehlerursache im Detail und berechnen etwaige Gebühren entsprechend der marktüblichen Preisgestaltung.
3. Wenn wir Teile zur Inspektion zurücknehmen, kleben wir sie mit empfindlichen Hinweisaufklebern an oder notieren ihre Seriennummer, um die Sicherheit der Teile zu gewährleisten.
4. Wenn Ihre Reklamation als berechtigt erachtet wird, erstatten wir Ihnen die Reparaturkosten vor Ort.
1.F: Sind Sie Hersteller oder Händler?
A:Wir alle sind das Hauptgeschäft des Unternehmens: Niederspannungsschaltanlagen, Stromverteilerschränke, explosionsgeschützte Schaltschränke, Produktion und Systemprogrammierung.
2.F: Ob OEM/ODM unterstützt werden soll? Können Sie die Ausrüstung entsprechend unserer Größe entwerfen?
A: Selbstverständlich können wir jedes Produkt entsprechend den Kundenanforderungen anpassen und Designlösungen und Lösungen anbieten.
3.F: Warum sollte ich bei Ihnen kaufen und nicht bei jemand anderem?
A: Erstens können wir allen Kunden eine sehr professionelle Unterstützung bestehend aus IT-Beratern und Serviceteams bieten. Zweitens verfügen unsere Hauptingenieure über mehr als 20 Jahre Erfahrung in der Entwicklung von Stromverteilungsgeräten.
4.F: Wie sieht es mit der Lieferzeit aus?
A: Im Allgemeinen beträgt unsere Lieferzeit etwa 7-15 Tage. Dabei kommt es auf die Anforderungen der Kunden und der Kunden an
Menge der Produkte.
5.F:Was ist mit der Lieferung?
A: Wir können den Versand per DHL, FedEx, UPS usw. arrangieren. Natürlich können Kunden auch ihre eigenen Spediteure nutzen.
6.F: Wie sieht es mit den Zahlungsbedingungen aus?
A: Unterstützt T/T, PayPal, Apple Pay, Google Pay, Western Union usw. Natürlich können wir darüber diskutieren.
