Durch die Planung der Solar-Array-Konfiguration können Sie die richtige Spannungs-/Stromleistung für Ihre PV-Anlage sicherstellen. In diesem Abschnitt erklären wir, was diese Elemente sind und welche Bedeutung sie haben.
Aus Gründen der Sicherheit, der Einhaltung der NEC-Vorschriften und der Kompatibilität mit den technischen Spezifikationen eines String-Wechselrichters ist es wichtig, eine maximale Grenze für die Gleichspannung festzulegen. Während die NEC-Vorschriften eine 600-V-Grenze für private PV-Systeme festlegen, kann dieser Schwellenwert je nach verwendetem Zentralwechselrichter unterschiedlich sein.
Andererseits benötigt ein String-Wechselrichter eine bestimmte Mindest-DC-Eingangsspannung, damit er funktioniert. Dies ist ein entscheidender Faktor, der bei der Planung und Konfiguration von PV-Systemen berücksichtigt werden muss. Diese Mindestspannung kann je nach Modell und Marke des gewählten Wechselrichters erheblich variieren.
Die technischen Spezifikationen des Wechselrichters sehen eine Begrenzung des maximalen DC-Eingangsstroms vor. Diese Begrenzung wird anhand der Strom-Spannungs-Kurve (IV-Kurve) einer Solarzelle ermittelt. Bei der Verkabelung von Solarmodulen ist es wichtig, dies zu berücksichtigen und sicherzustellen, dass der Gleichstromausgang des Systems die maximale Eingangsstromgrenze des Wechselrichters nicht überschreitet.
MPPT-Tracker spielen eine entscheidende Rolle bei der Maximierung der Leistungsabgabe von PV-Systemen durch die Analyse der IV-Kurve. Mit mehreren MPPT-Trackern ausgestattete Zentralwechselrichter sind in der Lage, die Stromerzeugung für Solarmodulstränge mit möglicherweise unterschiedlichen Spezifikationen zu optimieren und ermöglichen so den Anschluss komplexerer Solaranlagen an den Wechselrichter. Wenn Ihr Wechselrichter über zwei oder mehr MPPT-Eingänge verfügt, ist es wichtig, diese effektiv zu nutzen, insbesondere in Szenarien mit mehreren Panelausrichtungen oder Verschattungsproblemen.
Bisher haben Sie die wichtigsten Konzepte und Planungsaspekte kennengelernt, die vor der Verkabelung von Solarmodulen zu berücksichtigen sind. In diesem Abschnitt stellen wir Ihnen nun eine Schritt-für-Schritt-Anleitung zur Verkabelung von Solarmodulen vor.
Die meisten Solarmodule sind mit vorinstallierten MC4-Anschlüssen ausgestattet, die die Verbindung zwischen Modulen erleichtern. Für die Endpunkte der Anlage können Sie MC4-Verlängerungskabel verwenden, die in verschiedenen Längen erhältlich sind, um die PV-Anlage mit dem Wechselrichter zu verbinden.
Dennoch ist es immer noch von entscheidender Bedeutung, zu verstehen, wie ein PV-Stecker richtig installiert wird. Es kann Fälle oder Abschnitte geben, in denen Sie die Verbindung manuell herstellen müssen, typischerweise wenn kein MC4-Verlängerungskabel der gewünschten Länge verfügbar ist.
Entfernen Sie die äußere Isolierung vom Draht, um die Innenleiter freizulegen.
Positionieren Sie die Anschlussplatte auf dem abisolierten Draht und befestigen Sie sie mit einer Crimpzange sicher.
Beginnen Sie mit dem Einsetzen der unteren Komponenten des Steckverbinders, zu denen normalerweise die Anschlussabdeckung, die Zugentlastung und die Kompressionshülse gehören. Stellen Sie sicher, dass sie richtig ausgerichtet sind und sitzen.
Als nächstes setzen Sie die oberen Komponenten ein, bestehend aus der Sicherheitsfolie, dem männlichen oder weiblichen MC4-Steckergehäuse und dem O-Ring. Stellen Sie sicher, dass diese Teile auch richtig ausgerichtet sind.
Montieren Sie alle Komponenten vorsichtig zusammen und ziehen Sie sie mit der Hand leicht an. Zu Beginn nicht zu fest anziehen.
Verwenden Sie abschließend ein Montagewerkzeug für Solarstecker, um das endgültige Drehmoment auf den MC4-Stecker aufzubringen und so eine sichere und zuverlässige Verbindung zu gewährleisten.

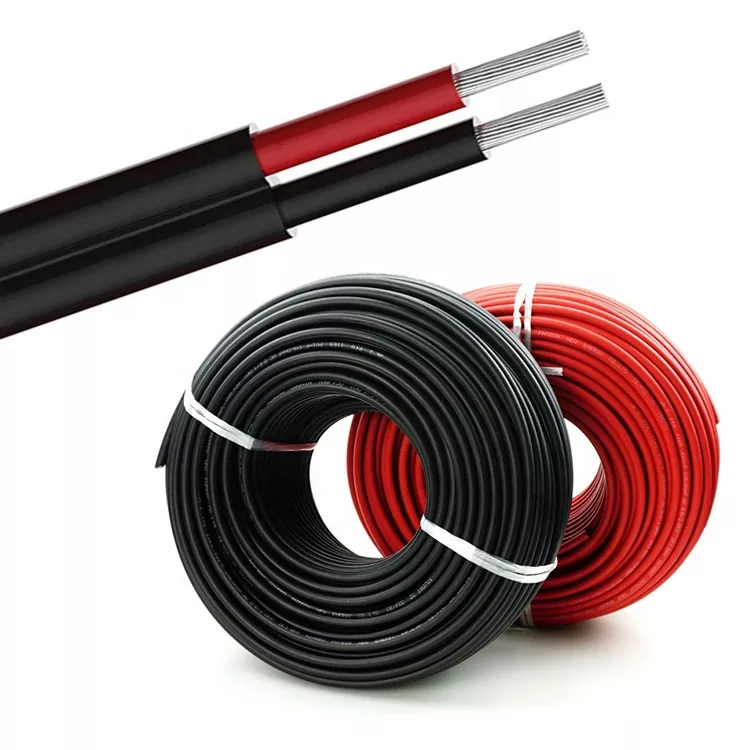

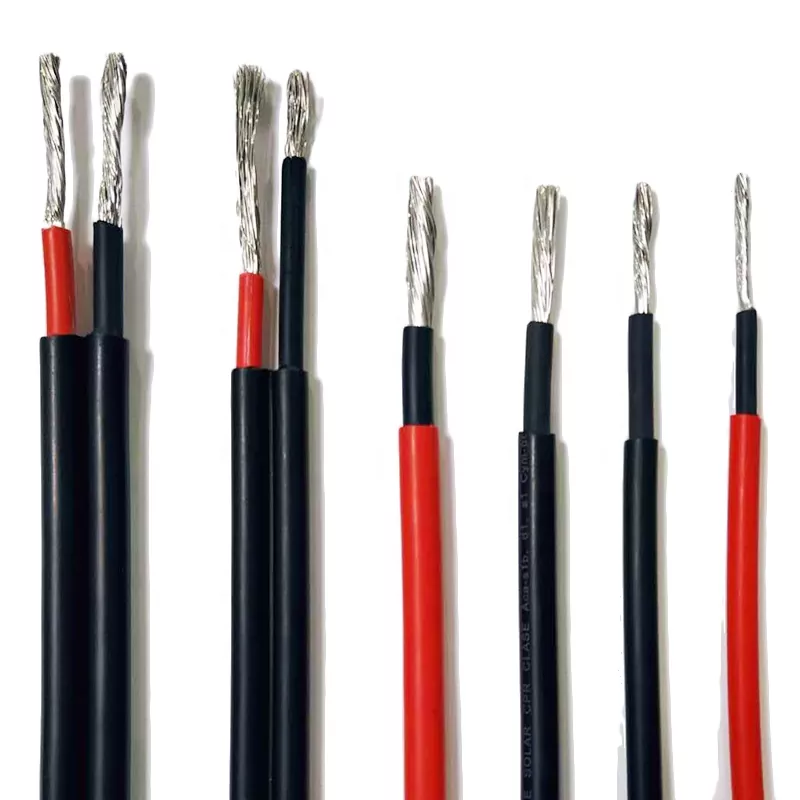

PV-Module funktionieren unter hohen Temperaturen und unterschiedlichen Umgebungsbedingungen. Gemäß den NEC-Richtlinien müssen bestimmte PV-Array-Anwendungen USE-2- oder PV-Kabel verwenden, die beide spezifische Sonnenlichtbeständigkeits- und Temperaturwerte erfüllen müssen, die für die Installationsumgebung geeignet sind.

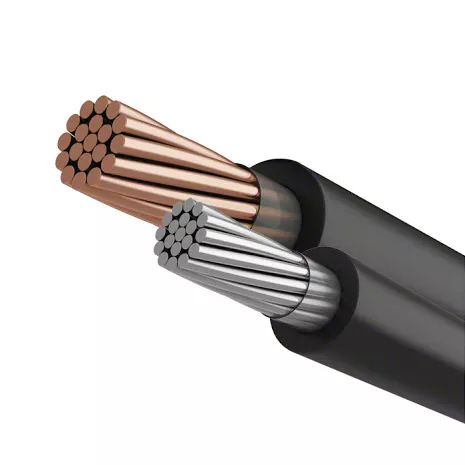

PV-Kabel sind speziell für Photovoltaik-Anwendungen konzipiert, während USE-2-Kabel typischerweise für den Einsatz in unterirdischen Versorgungseingängen vorgesehen sind. Beide Kabeltypen verfügen üblicherweise über eine XLPE-Isolierung und können sonnenlichtbeständig oder für die direkte Erdverlegung geeignet sein.
PV-Drähte unterscheiden sich jedoch von USE-2-Drähten in Bezug auf Isolationsdicke, Spannungswerte und Betriebstemperaturen. PV-Drähte verfügen über dickere Isolationsschichten und eignen sich daher zum Schutz vor rauen Umgebungen. USE-2-Kabel sind für Spannungen bis 600 V ausgelegt, während PV-Drähte in drei Spannungsstufen erhältlich sind: 600 V, 1 kV und 2 kV. Darüber hinaus haben USE-2-Kabel eine maximale Betriebstemperatur von 90 °C, während PV-Kabel für höhere Temperaturen ausgelegt sind.
Bemerkenswert ist, dass PV-Drähte einer der wenigen Einzelleiterdrahttypen sind, die für eine Nennspannung von über 600 V geeignet sind und gemäß den NEC-Standards direkt vergraben werden können, ohne dass eine zusätzliche Abschirmung erforderlich ist.
--100 m/Spule mit Schrumpffolie, 6 Spulen pro Umkarton.
--100m/Spule, Spule kann aus Papier, Kunststoff oder ABS sein, dann 3-4 Spulen pro Karton,
--200 m oder 250 m pro Trommel, zwei Trommeln pro Karton,
--305 m/Holztrommel, eine Trommel pro Umkarton oder Palettenladung,
--500 m/Holztrommel, eine Trommel pro Umkarton oder Palettenladung,
--1000 m oder 3000 m Holztrommel, dann Palettenverladung.
*Auf Kundenwunsch können wir auch maßgeschneiderte OEM-Verpackungen anbieten.
Hafen: Tianjin oder andere Häfen gemäß Ihren Anforderungen.
Seefracht: FOB/C&F/CIF-Angebote sind alle verfügbar.
*Für einige Länder wie Afrika und den Nahen Osten ist unser Seefrachtangebot viel günstiger, als Kunden es von einer örtlichen Spedition erhalten.
Größe |
Durchmesser von Leiter |
Min. Anzahl von Stränge |
Isolierung Dicke |
Nominell Außendurchmesser |
Nettogewicht |
Maximaler Leiter Widerstand bei 20 °C |
AWG oder kcmil |
mm |
n |
mm |
mm |
kg/km |
Ω/km |
12 |
2.16 |
7 |
1.90 |
6.0 |
46 |
8.880 |
10 |
2.72 |
7 |
1.90 |
6.5 |
56 |
5.590 |
8 |
3.40 |
7 |
2.15 |
7.7 |
80 |
3.520 |
6 |
4.29 |
7 |
2.15 |
8.6 |
102 |
2.210 |
4 |
5.41 |
7 |
2.15 |
9.7 |
135 |
1.390 |
3 |
6.02 |
7 |
2.15 |
10.3 |
156 |
1.100 |
2 |
6.81 |
7 |
2.15 |
11.1 |
183 |
0.875 |
1 |
7.59 |
18 |
2.66 |
12.9 |
244 |
0.693 |
1/0 |
8.53 |
18 |
2.66 |
13.9 |
286 |
0.550 |
2/0 |
9.55 |
18 |
2.66 |
14.9 |
337 |
0.436 |
3/0 |
10.74 |
18 |
2.66 |
16.1 |
400 |
0.346 |
4/0 |
12.07 |
18 |
2.66 |
17.4 |
477 |
0.274 |
250 |
13.21 |
35 |
3.04 |
19.3 |
579 |
0.232 |
300 |
14.48 |
35 |
3.04 |
20.6 |
665 |
0.194 |
350 |
15.65 |
35 |
3.04 |
21.7 |
750 |
0.166 |
400 |
16.74 |
35 |
3.04 |
22.8 |
836 |
0.145 |
450 |
17.78 |
35 |
3.04 |
23.9 |
914 |
0.129 |
500 |
18.69 |
35 |
3.04 |
24.8 |
1028 |
0.116 |
550 |
19.69 |
58 |
3.43 |
26.6 |
1133 |
0.1060 |
600 |
20.65 |
58 |
3.43 |
27.5 |
1217 |
0.0967 |
650 |
21.46 |
58 |
3.43 |
28.3 |
1298 |
0.0893 |
700 |
22.28 |
58 |
3.43 |
29.1 |
1382 |
0.0829 |
750 |
23.06 |
58 |
3.43 |
29.9 |
1463 |
0.0774 |
800 |
23.83 |
58 |
3.43 |
30.7 |
1543 |
0.0725 |
900 |
25.37 |
58 |
3.43 |
32.2 |
1707 |
0.0645 |
1000 |
26.92 |
58 |
3.43 |
33.8 |
1871 |
0.0580 |
Wir bieten technischen Support und komplette Stromverteilungslösungen, die auf Ihre Bedürfnisse zugeschnitten sind. Sollten sich die von Ihnen bereitgestellten Konstruktionszeichnungen als undurchführbar erweisen, optimieren wir den Plan und passen ihn an die Abmessungen des Schranks, den Standort der Geräte usw. an. Wir optimieren auch die Konfiguration der Produkte, damit sie Ihren Anforderungen entsprechen.
Sollte ein Problem auftreten, leisten wir zunächst telefonisch oder per E-Mail Support. Bei Bedarf führen wir ein Remote-Debug durch. Darüber hinaus sind unsere Produkte mit einem Fehlerbehebungshandbuch ausgestattet, das als Referenz dient, wenn Sie versuchen, den Fehler selbst zu finden und Probleme zu lösen. Die meisten Probleme können mit den oben genannten Methoden gelöst werden. Wir werden etwa jedes Jahr bei Ihnen vorbeischauen, um detaillierte Informationen über Ihre Ausrüstung zu erhalten und so ein besseres Verständnis des Innenlebens zu erhalten.
1. Wir werden das Problem schnell lösen, nachdem wir den Problembericht oder die Reparaturanfrage erhalten haben.
2. Anschließend erläutern wir die Fehlerursache im Detail und berechnen etwaige Gebühren entsprechend der marktüblichen Preisgestaltung.
3. Wenn wir Teile zur Inspektion zurücknehmen, kleben wir sie mit empfindlichen Hinweisaufklebern an oder notieren ihre Seriennummer, um die Sicherheit der Teile zu gewährleisten.
4. Wenn Ihre Reklamation als berechtigt erachtet wird, erstatten wir Ihnen die Reparaturkosten vor Ort.
1.F: Sind Sie Hersteller oder Händler?
A:Wir alle sind das Hauptgeschäft des Unternehmens: Niederspannungsschaltanlagen, Stromverteilerschränke, explosionsgeschützte Schaltschränke, Produktion und Systemprogrammierung.
2.F: Ob OEM/ODM unterstützt werden soll? Können Sie die Ausrüstung entsprechend unserer Größe entwerfen?
A: Selbstverständlich können wir jedes Produkt entsprechend den Kundenanforderungen anpassen und Designlösungen und Lösungen anbieten.
3.F: Warum sollte ich bei Ihnen kaufen und nicht bei jemand anderem?
A: Erstens können wir allen Kunden eine sehr professionelle Unterstützung bestehend aus IT-Beratern und Serviceteams bieten. Zweitens verfügen unsere Hauptingenieure über mehr als 20 Jahre Erfahrung in der Entwicklung von Stromverteilungsgeräten.
4.F: Wie sieht es mit der Lieferzeit aus?
A: Im Allgemeinen beträgt unsere Lieferzeit etwa 7-15 Tage. Dabei kommt es auf die Anforderungen der Kunden und der Kunden an
Menge der Produkte.
5. F: Was ist mit der Lieferung?
A: Wir können den Versand per DHL, FedEx, UPS usw. arrangieren. Natürlich können Kunden auch ihre eigenen Spediteure nutzen.
6.F: Wie sieht es mit den Zahlungsbedingungen aus?
A: Unterstützte T/T, Paypal, Apple Pay, Google Pay, Western Union usw. Natürlich können wir darüber diskutieren.
